Бульдозерное оборудование модели Д

Опубликовано: 29.09.2018

Комплект бульдозерного навесного рабочего оборудования типа Д для бульдозера Б10М, или так называемый «комплект Д10», - это прямой поворотный отвал, который может также комплектоваться в сборе ящиком для инструмента (в последнем случае в обозначении исполнения узла появляются на конце цифры «-01»). В конструкторской документации к бульдозеру он обозначается как узел 80-52-7СП или 80-52-7-01СП.

Поворотный прямой отвал закреплён в точке, расположенной позади него по центру конструкции, в месте соединения двух полурам левой и правой – 80-52-349СП и 80-52-348СП. На полурамах с обеих сторон конструкции отвала в сборе закреплены толкатели 80-52-346СП, которые идут к крайним точкам прямого отвала - левой и правой.

Алтайский трелевочник МСН-10 (современная версия легендарногоТТ-4М).

Толкатели на полурамах закреплены подвижно, на шарнирных соединениях, или шаровых пальцах 80-52-159. В месте соединения каждого толкателя с самим отвалом располагается деталь «крестовина» 80-52-142.

Внутренняя рабочая плоскость самого отвала 80-52-166СП (80-52-166-01СП) на боковом разрезе – не прямая, а несколько радиусная. Эта рабочая поверхность состоит также из трёх ножей для грунта: нож боковой левый (80-52-111-02), нож боковой правый (80-52-112-02) и нож средний, самый большой (деталь 70-52-13, с радиусной внутренней поверхностью).

БМ-205Д (аналоги БКМ-370, БКМ-303) - бурильно-крановая машина, бурит 3 м, 4900 Нм

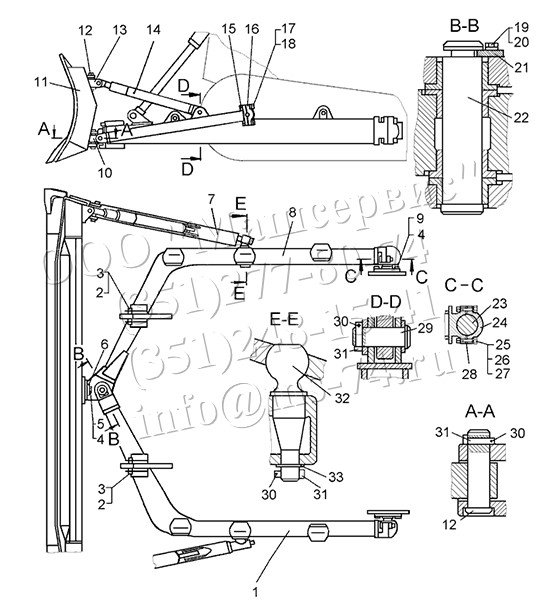

Поз. N в Рис. Номер чертежа Наименование Кол-во на сборочную единицу

–	80-52-7СП; 80-52-7-01СП*	Оборудование бульдозерное 10Д	1
1	80-52-349СП	Полурама	1
2	80-52-30-02	Палец	2
3	–	Шплинт 8х80.019	2
4	–	Шайба 20 ОТ 65Г 09	14
5	–	Болт М20х50.88.35.019	2
6	80-52-178	Крышка	2
7	80-52-346СП	Брус толкателя	2
8	80-52-348СП	Полурама	1
9	–	Болт М20х1,5х62	12
10	80-52-142	Крестовина	2
11	80-52-166СП;	Отвал	1
80-52-166-01СП*
12	80-52-30-05	Палец	8
13	80-52-167СП	Крестовина	2
14	80-52-175СП	Раскос	2
15	700-30-2238	Гайка	4
16	80-52-136	Крышка	2
17	700-28-2491	Болт	4
18	–	Шайба 24Т 65Г 09	4
19	–	Болт М16-8gх30.58.019	2
20	–	Шайба 16 ОТ 65Г 09	2
21	80-52-166	Ригель	1
22	80-52-163	Палец	1
23	80-52-118СП	Опора	2
24	80-52-83	Крышка	2
25	30230	Гайка	4
26	700-28-2518	Болт	4
27	–	Шайба 30 65Г 09	4
28	80-52-66	Прокладка	6
29	80-52-30-04	Палец	2
30	–	Шплинт 4х32.019	12
31	80-52-88	Палец	12
32	80-52-159	Палец шаровой	2
33	700-31-2613	Шайба	2
