Подбор редуктора ZF для автобетоносмесителя по шильдику

Опубликовано: 12.08.2026

Редуктор привода барабана нельзя надёжно подобрать только по внешнему сходству корпуса. У одной серии могут существовать разные исполнения по передаточному отношению, присоединительным размерам, фланцам и сопряжению с гидромотором. Поэтому первая задача при замене — не искать «такой же на фотографии», а собрать идентификационные данные с установленного узла.

После фиксации маркировки позиции удобно сверить по каталогу https://vmig76.ru/avtobetonosmesiteli/reduktori-abs. Окончательный выбор всё равно подтверждают по табличке и присоединительным размерам конкретной машины.

Что переписать со шильдика

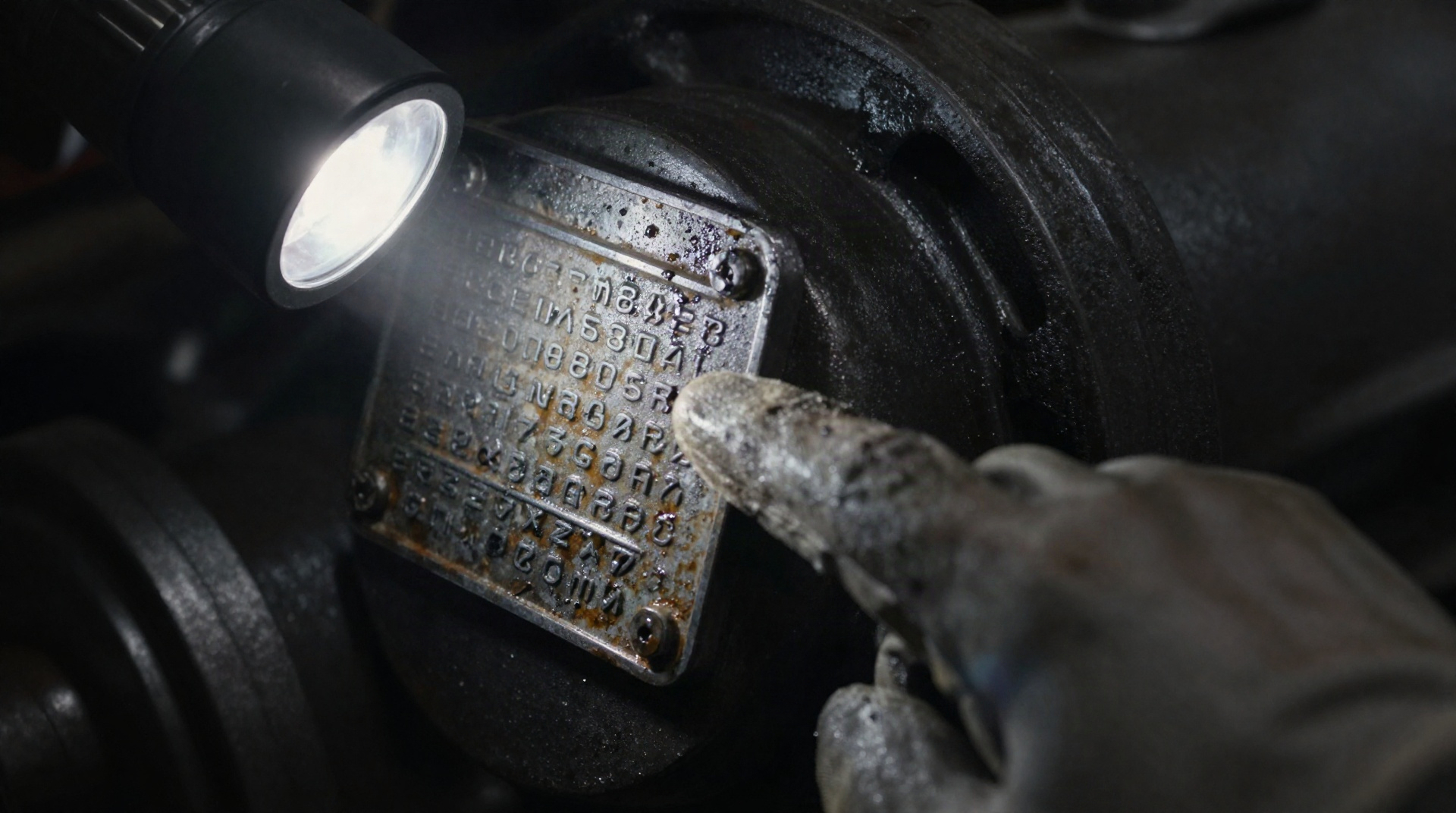

Табличку лучше сфотографировать до демонтажа редуктора: общий кадр показывает расположение узла, а крупный — маркировку. Полезно сохранить все читаемые поля, даже если часть из них кажется второстепенной. В разных исполнениях производитель может использовать обозначения модели, типоразмера, передаточного отношения, серийного или производственного номера и других признаков исполнения.

• Полное обозначение модели. Не сокращайте буквенные индексы и суффиксы: именно они нередко различают модификации.
• Передаточное отношение. Если оно указано на табличке, его следует переносить без округления и попыток подобрать «близкое» значение.
• Серийный или производственный номер. Он может быть полезен поставщику или сервису для уточнения исполнения и истории детали.
• Дополнительные коды. Артикул, номер спецификации, дата или код ревизии лучше сохранить в заявке полностью.

Если маркировка загрязнена, её безопаснее очистить мягким способом и сделать несколько фотографий под разным углом. Агрессивная зачистка может окончательно стереть слабую гравировку.

Почему двух цифр со шильдика бывает недостаточно

Даже совпадающее обозначение семейства не гарантирует механическую взаимозаменяемость. Перед заказом нужно проверить, как редуктор соединяется с барабаном, рамой и гидромотором. Для этого фиксируют геометрию выходного фланца, расположение крепёжных отверстий, присоединение гидромотора и доступные монтажные размеры.

Особое внимание требуется машине, которая уже ремонтировалась. На ней мог стоять не тот узел, который был предусмотрен исходной комплектацией, либо могли быть изготовлены переходные детали. Поэтому VIN или модель шасси полезны как дополнительная проверка, но фактически установленный редуктор всё равно нужно идентифицировать отдельно.

Какие размеры снять до демонтажа

Набор измерений зависит от исполнения, однако для заявки поставщику обычно полезны диаметр и схема крепления выходного фланца, число отверстий, межосевые расстояния или диаметр окружности их расположения, а также геометрия стороны гидромотора. Если есть дистанционные втулки, переходные фланцы или нестандартные опоры, их тоже фотографируют и измеряют как отдельные элементы.

Размеры стоит записывать рядом с фотографиями, а не полагаться на память. Один и тот же снимок без масштаба через несколько дней уже не отвечает на вопрос, какое именно расстояние было измерено.

Если шильдик утрачен

При отсутствии таблички не стоит определять модель по одной форме корпуса. Надёжнее собрать максимум независимых признаков: фотографии всех сторон, литые номера и маркировки, размеры фланцев, данные гидромотора, модель смесительной установки и сведения из документации машины. С этим набором поставщик или сервис может сравнить узел с каталогом и чертежами.

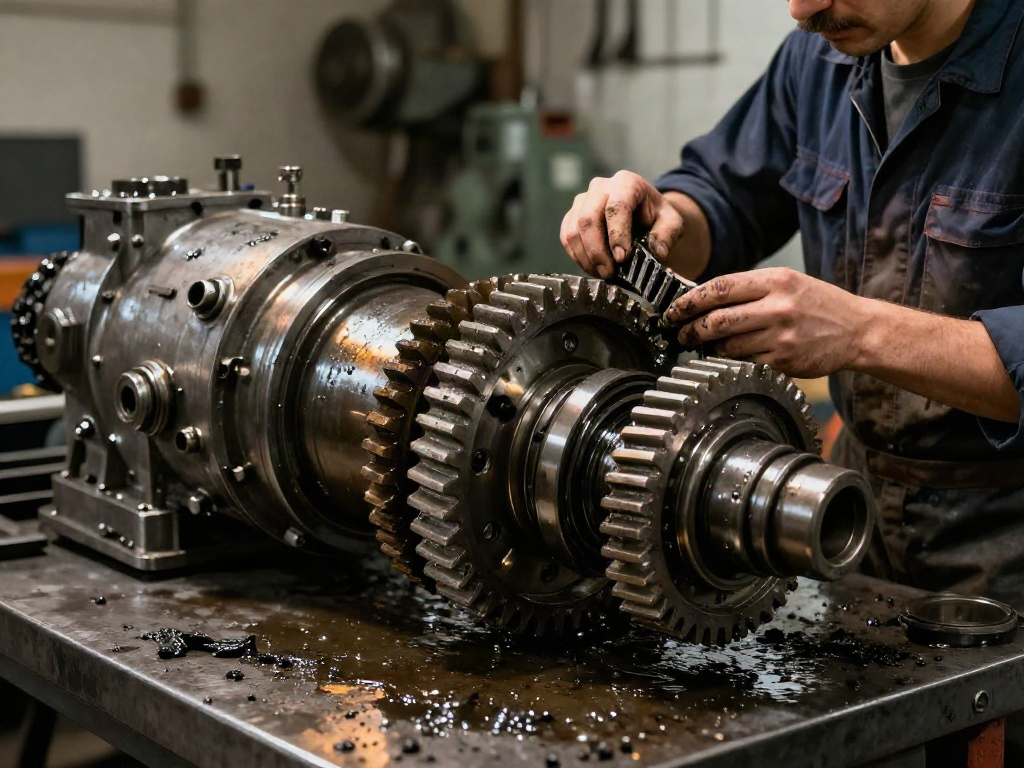

Разборка редуктора ради самостоятельного вычисления передаточного отношения обычно не является первым шагом диагностики. Она требует чистой зоны, понимания конструкции и последующей корректной сборки. Если узел ещё можно идентифицировать по документации и размерам, этот путь безопаснее и быстрее.

Что проверить в предложении поставщика

Получив вариант замены, полезно сравнить не только название модели. Попросите чертёж или таблицу присоединительных размеров, уточните передаточное отношение, исполнение входной стороны и комплектность поставки. Отдельно проверьте, входят ли необходимые крепёжные элементы, переходники и уплотнения или они переносятся со старого узла.

Для масла и регламента обслуживания следует использовать документацию именно выбранного редуктора. Универсальный совет «залить то же, что было раньше» ненадёжен: предыдущий узел мог обслуживаться неправильно, а новое исполнение может иметь другие требования.

Приёмка перед установкой

1. Сверьте маркировку полученного редуктора с подтверждённой спецификацией заказа.
2. Проверьте фланцы и отверстия по снятым ранее размерам до подъёма узла на машину.
3. Осмотрите транспортировочные заглушки, резьбы, посадочные поверхности и корпус.
4. Уточните требования к смазочному материалу, первоначальному уровню и первому контролю после запуска.
5. Если есть расхождение хотя бы в одном критичном присоединительном размере, остановите монтаж и согласуйте его с поставщиком.

Как проверить направление и сопряжение с гидромотором

До заказа полезно сфотографировать сторону гидромотора вместе с расположением портов и крепежа. Если между мотором и редуктором есть переходная деталь, её учитывают как часть сборки. Одинаковое обозначение редуктора не означает автоматически, что все внешние элементы вокруг него совпадут.

Направление вращения и допустимая работа в реверсе должны подтверждаться документацией выбранного исполнения. Эти параметры не стоит выводить из того, как вращался старый неисправный узел.

Почему полезно сохранить историю обслуживания

Если известны предыдущие замены масла, ремонты и изменения компоновки, приложите эту информацию к диагностике. Она помогает отличить заводскую конфигурацию от переделанной. Для парка смесителей полезно хранить фотографию шильдика каждого редуктора рядом с серийным номером машины.

Согласуйте редуктор с опорой барабана

При серьёзном отказе привода полезно проверить, не создаёт ли барабан дополнительную нагрузку из-за состояния опор или перекоса. Новый редуктор не должен становиться способом компенсировать механическую проблему смесительной установки.

Приёмочные документы

Для дорогого агрегата сохраняют обозначение, серийный номер поставленного узла и документы поставщика. Если позже потребуется масло, уплотнение или ремонт, эти данные позволяют работать уже с фактическим редуктором, а не восстанавливать его происхождение заново.

Первое обслуживание после замены

Если производитель предусматривает контроль уровня, крепежа или другие действия после начальной наработки, их нужно включить в план. Интервал не следует придумывать самостоятельно — он должен соответствовать инструкции поставленного исполнения.

Итоговый принцип

Шильдик — отправная точка, а не единственный критерий. Надёжный подбор строится на трёх наборах данных: полной маркировке, фактических присоединительных размерах и информации о конкретной смесительной установке. Такой порядок требует немного больше времени до заказа, зато резко снижает риск получить редуктор, который формально похож на нужный, но не подходит к машине по исполнению. После монтажа полезно повторно проверить отсутствие течей и постороннего шума.
